高所・狭所・狭小空間に対応した
点検補助治具
NETIS登録技術 [登録番号 : KK-250065-A]
Pita Shotとは

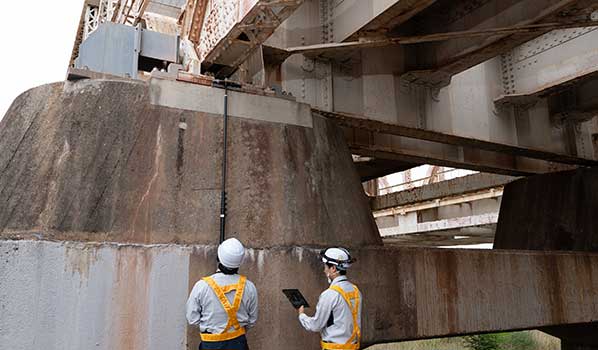

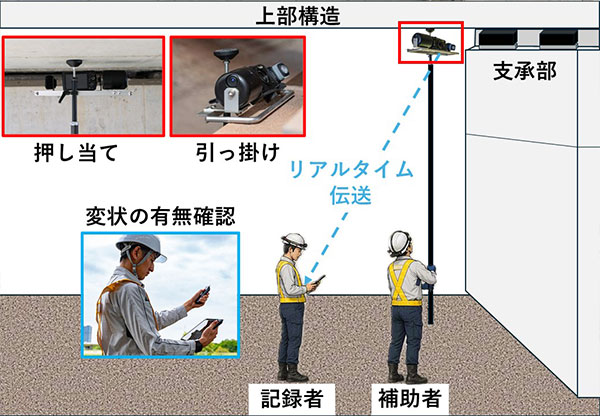

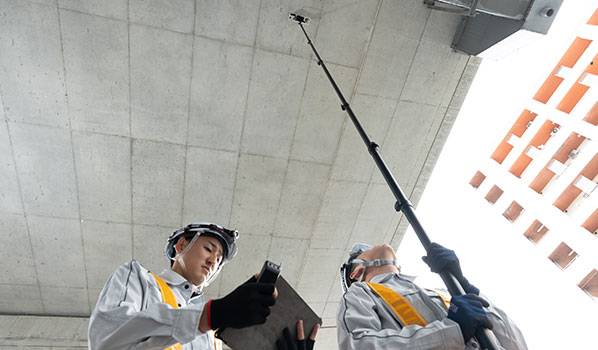

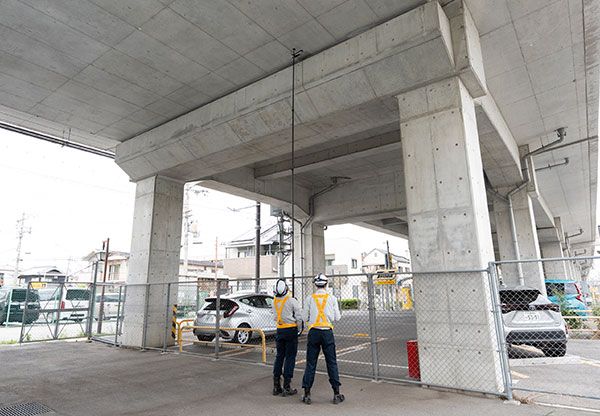

「Pita Shot」は、Wi-Fi付き汎用デジタルカメラ等(GoProおよびアクションカメラ等を含む)を装着するだけで高所作業車等を使用せず、地上から最大11mの高所を安定して撮影できる橋梁点検用治具です。
従来、橋梁の支承部点検は高所作業車や足場、梯子による近接目視が必要であり、貸付地や狭所空間では作業が困難でした。Pita Shotにより、これらの設備を使用せず安全かつ効率的な点検が可能となります。
従来、橋梁の支承部点検は高所作業車や足場、梯子による近接目視が必要であり、貸付地や狭所空間では作業が困難でした。Pita Shotにより、これらの設備を使用せず安全かつ効率的な点検が可能となります。
NETIS登録技術 [登録番号 : KK-250065-A]
NETIS（新技術情報提供システム）は民間企業が開発した革新的な技術に関する情報を収集・管理・公開し、公共事業やインフラ事業での活用を促進するために国土交通省が運営するデータベースシステムです。Pita Shotはそちらに登録されています。

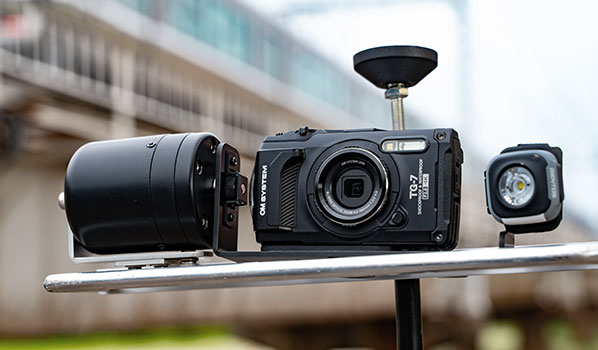

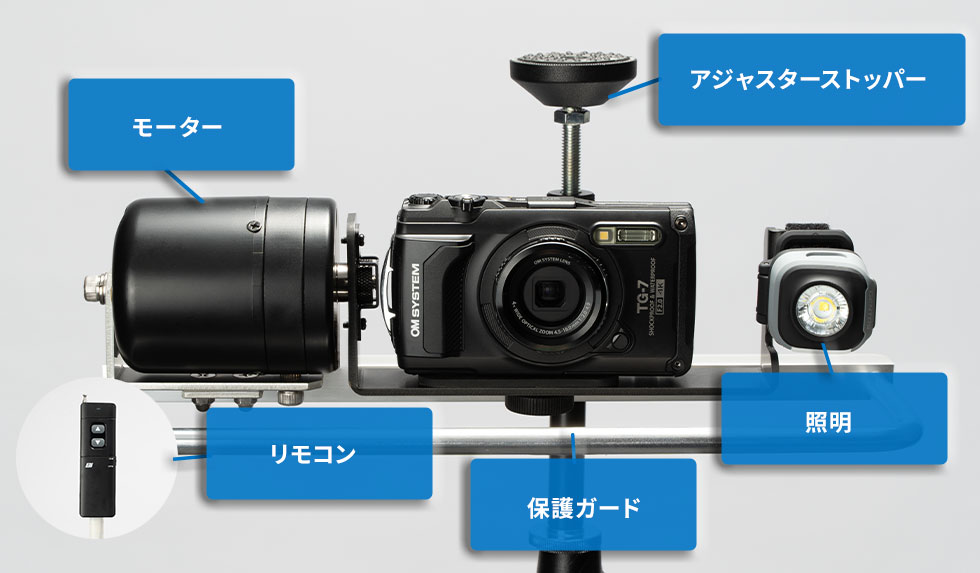

Pita Shotの各パーツの名称
製品仕様
| 縦寸法 | 225ｍｍ | 横寸法 | 265ｍｍ |
| 奥行寸法 | 174ｍｍ | 重量 | 800g |
| 作業領域 | 360°回転可能 | 対候性 | 全天候型 |
※本技術を活用していただくにはBi Rod(別売)が必要となります。
TECHNOLOGY 05-01Pita Shotの機能
Pita Shot

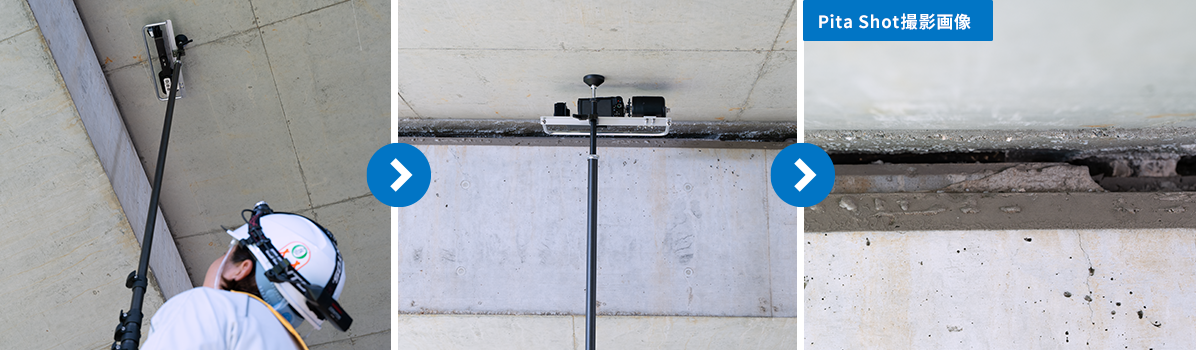

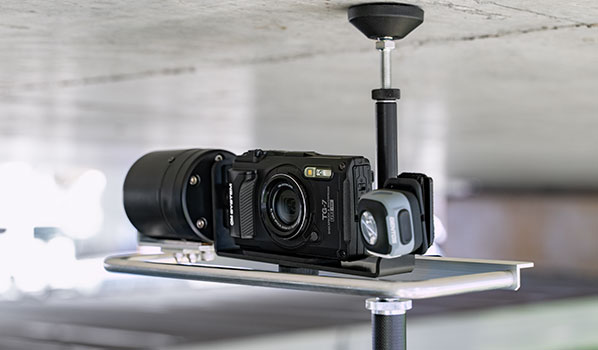

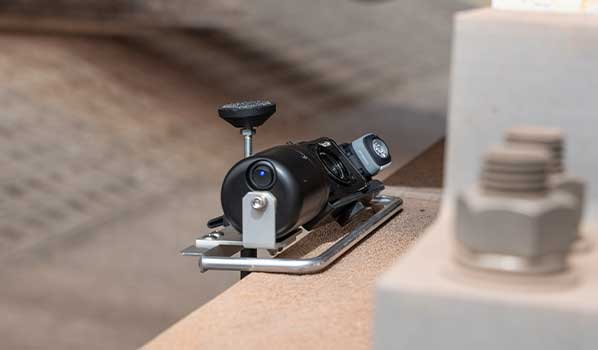

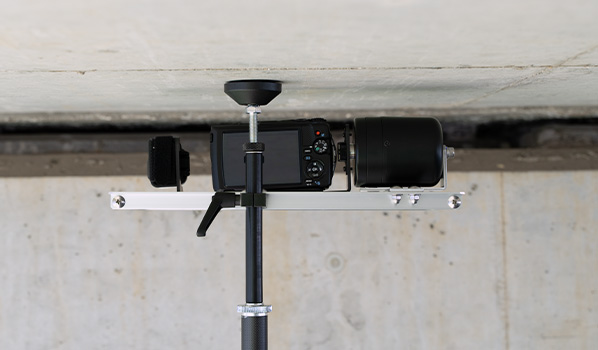

1 アジャスターストッパーを接触させることでブレを軽減・安定性確保。

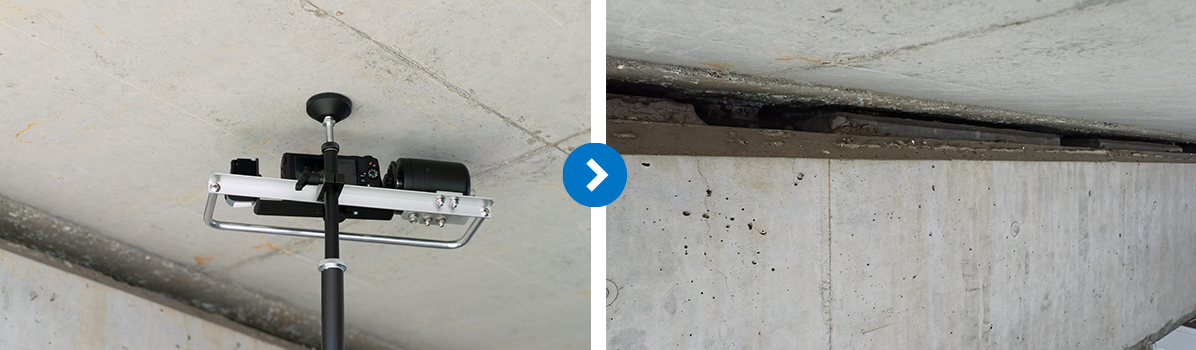

ロッドに取り付けたカメラ単体では発生しやすい高所でのブレも、上部構造に押し当てる独自機構により抑制し、高品質な画像取得を実現。
2 水平方向に回転でき、広範囲の確認が可能。
上部構造に押し当てた状態でカメラを水平方向に回転できるため、一度のアプローチで広範囲の状況確認が可能。点検の効率化を実現。

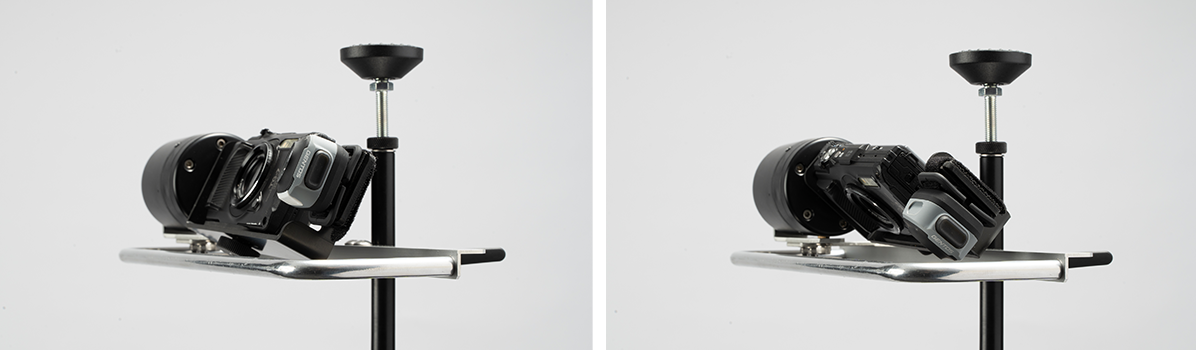

3 リモコンによりモーター部を遠隔で角度調整。上方向・下方向の撮影が可能
リモコン操作によりモーター部の角度を遠隔で調整し、上方向・下方向の撮影が可能。多角的な視点からの確認により点検時の死角を低減。

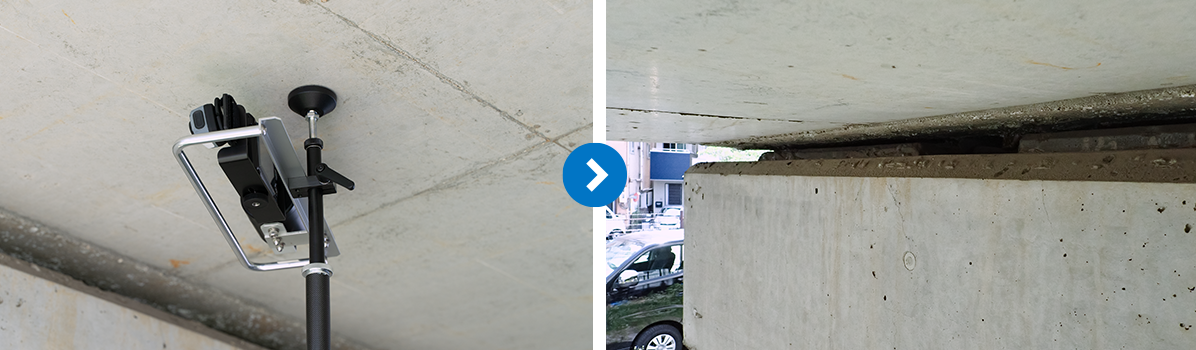

4 保護ガードを引っ掛けることにより安定性を確保。
保護ガードを構造物に引っ掛けることで撮影時の揺れや位置ずれを抑制し、安定した画像取得を実現。
TECHNOLOGY 05-02Pita Shot活用による効果
Pita Shot

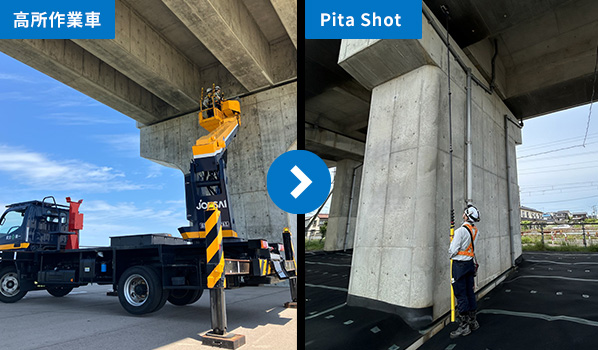

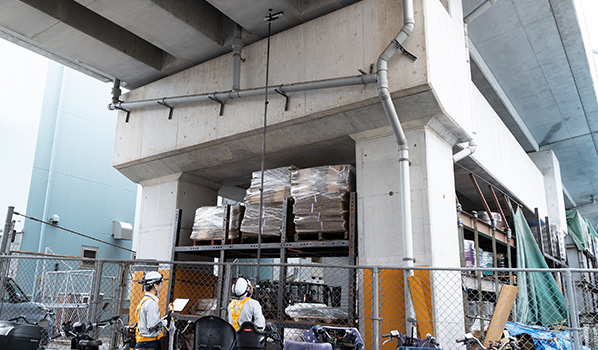

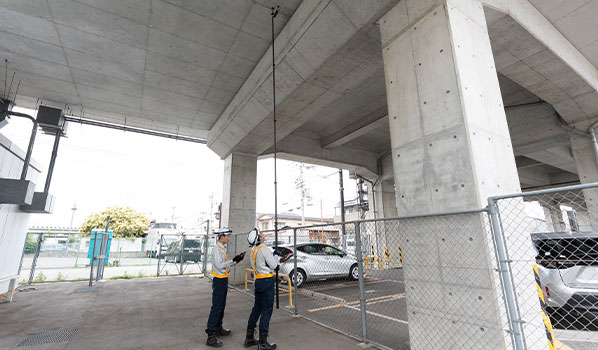

Case1 : 検査足場がない支承部での点検
検査足場がない支承部での点検では、高所作業車や梯子の使用が一般的であり、費用や手配の負担に加え、高所作業に伴う安全リスクが課題です。Pita Shotを活用することで、地上から高さ11mまでの点検が可能となり、従来手法の代替として有効です。

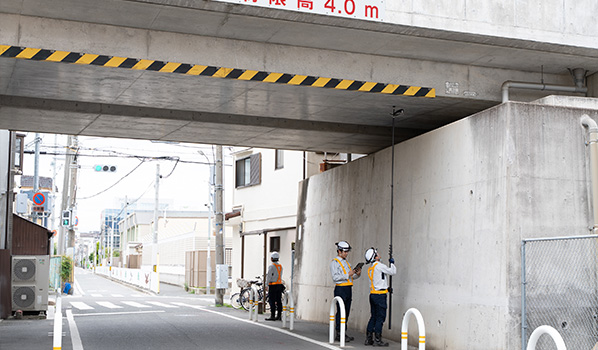

Case2 : 狭所部および貸付地の支承部点検
狭所部や下部が貸付地となっている箇所では、作業空間や周辺条件の制約により、十分な点検が行えない場合があります。Pita Shotを活用することで、従来は確認が困難であった箇所や狭所部の状況把握が可能となり、貸付地に関する手続きの簡易化にも有効です。

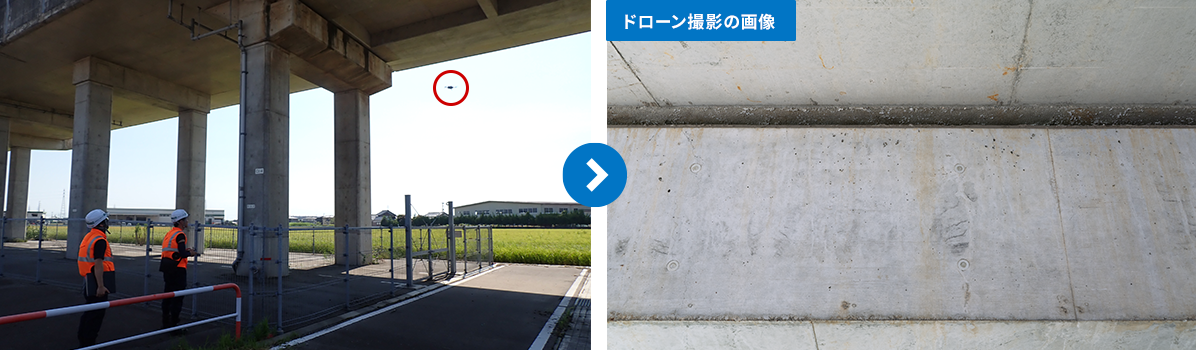

Case3 : ドローンが苦手な狭小空間における撮影の補完

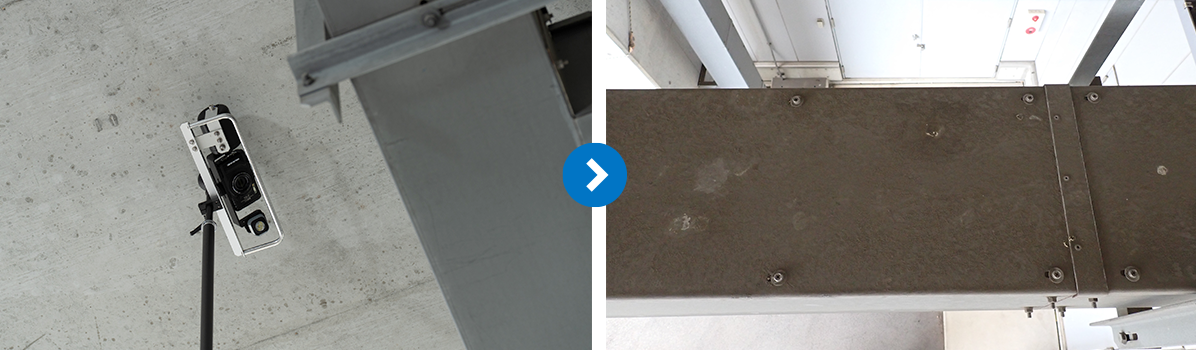

ドローンによる支承部撮影では、センサーの制約により対象物へ近接できず、遠方からの撮影となる場合があります。Pita Shotを活用することで、支承部を近距離から撮影することが可能となり、ドローン撮影の補完として有効です。
無料でデモンストレーションの実施が可能です。
Pita Shotについてのご相談は、ぜひお気軽にお問合せください。
